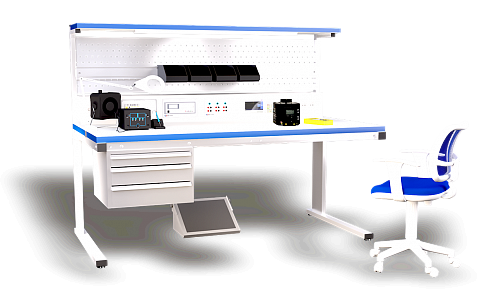

Рабочее место предназначено для проведения работ по проверке работоспособности, ремонту, настройке контрольно-измерительных приборов и компонентов систем автоматизации.
Рабочее место для обслуживания и ремонта КИП изготавливаются по индивидуальным техническим требованиям заказчика.
Рабочее место состоит из:
Стол с каркасом из алюминиевого профиля с возможностью регулирования высоты столешницы. Стол оснащен антистатической столешницей, покрытой специальным материалом устойчивым к механическим и химическим воздействиям. В комплектацию рабочего места также может входить подвесная или подкатная тумба с выдвижными ящиками, полки для приборов и оборудования, светильник для освещения поверхности стола и т.д. На стол устанавливается приборная полка для приборов и функциональных панелей.
В состав Рабочего места по ремонту КИП входят:
- Панель включения стенда с индикатором питания
Панель включения стенда с управлением Системами питания пневматического
Панель питания 12/24/36 В + HART-модем
Панель проверки реле, ЭКМ
Панель ручного регулирования давления (до 17,2 МПа)
Панель источника стандартного пневматического питания 0,14 Мпа
Панель проверки работоспособности соленоидных клапанов и пневмораспределителей
Панель генерации переменного регулируемого напряжения 0…140В, 7А
Панель Источника питания АКИП-1141
Панель Мультиметра Keysight 34450A
Панель осциллографа Keysight DSOX2012A
Панель магазина сопротивлений ПрофКиП Р4834-М1
Паяльная станция, комплект антистатический, комплект инструментов для ремонта СИ
Перечень панелей может быть дополнен по согласованию с заказчиком.
В качестве источника питания давления в состав Рабочего места включается Система пневматического питания METROL VP.
Рабочее место индивидуально укомплектовывается:
- Помпами пневматическими METROLCALIBRATION
- Помпами и прессами гидравлическими METROLCALIBRATION
- Патронами самоподжимными МС-106 , М20*1,5 для присоединения СИ
- Шлангами высокого давления MС-101
- Фильтрами жидкости MС-102
- Комплектами для чистки резьбы MС-103
- Комплектами переходников в кейсе MС-104
- Стойками-коллекторами для подключения СИ давления MС-105 м МС-405
Основными преимуществами Рабочего места для обслуживания и ремонта КИП являются:
- широкие возможности применения встраиваемого оборудования и приборов
- универсальность и широкая область применения
- устойчивость агрессивным средам, так как все узлы и компоненты (вентили, регуляторы давления, фитинги, трубка) выполнены из высококачественной нержавеющей стали
