Учебно-лабораторный кейс "Электронная техника" (УЛК-ЭТ)

1 руб.

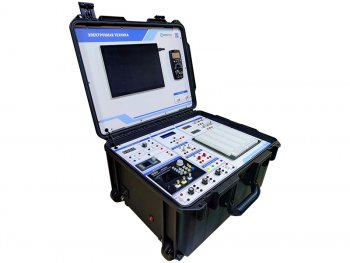

Конструктивно изделие представляет собой пластиковый кейс с набором дополнительных устройств и аксессуаров, в состав которых входят соединительные провода и кабели, электронные компоненты, клавиатура, манипулятор типа «мышь».

Кейс содержит персональный компьютер планшетного типа с операционной системой Windows, источники питания, цифровые и аналоговые измерительные приборы, функциональный и трехфазный генераторы, макетную плату для беспаечного монтажа, служащую для сборки и исследования схем, и другие функциональные узлы.

Виртуальный двухканальный запоминающий USB-осциллограф и установленное на планшетный моноблок программное обеспечение позволяют отображать на экране осциллограммы, записывать и выводить на печать данные.

Посредством USB-портов к планшетному моноблоку можно подключить программатор для программирования микроконтроллеров, съемный носитель для записи и хранения данных.

Данное лабораторное оборудование не требует паяльных принадлежностей, макетная плата унифицирована практически под все серийно выпускаемые выводные радиоэлектронные компоненты.

Опционально:

на планшетный компьютер может быть установлено программное обеспечение Multisim, Proteus, Microcap, ПО для программирования микроконтроллеров, MS Office, LabView;
оборудование может комплектоваться программатором для программирования микроконтроллеров определенных марок;
оборудование может комплектоваться принтером;
оборудование может комплектоваться платой ввода/вывода USB NI 6009;
оборудование может комплектоваться дополнительным комплектом радиоэлектронных компонентов.

Базовая комплектация:

Учебно-лабораторный кейс «Электронная техника»

1

Кейс-ячейка с набором электронных компонентов

1

Гибкая клавиатура

1

Беспроводная мышь

1

Комплект соединительных проводов и кабелей

1

Дополнительная комплектация:

Аналоговый вольтметр постоянного тока

1

Аналоговый вольтметр переменного тока

1

Аналоговый амперметр постоянного тока

1

Аналоговый амперметр переменного тока

1

Учебно-лабораторный кейс «Электронная техника» (УЛК-ЭТ) настольного исполнения предназначен для проведения лабораторно-практических занятий. Кейс обеспечивает изучение измерительных приборов различных типов и методик измерений в электрических цепях постоянного и переменного тока, исследование большинства радиоэлектронных компонентов и аналоговых и цифровых электронных устройств на них.

Оборудование может применяться в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам: «Основы электроники», «Моделирование и исследование электронных устройств», «Электротехника». Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций. Возможности оборудования и направленность исследований не исчерпываются перечнем радиоэлектронных компонентов, входящих в комплект поставки, и перечнем лабораторных работ, изложенных в методических рекомендациях. Состав средств измерений, установленных в кейс, и элементная база могут быть расширены и дополнены силами Заказчика. Отсутствующее необходимое ПО также может быть установлено силами Заказчика.

Категория:
  1. Учебно-лабораторный кейс «Электронная техника».
  2. Кейс-ячейка с набором электронных компонентов.
  3. Гибкая клавиатура.
  4. Беспроводная мышь.
  5. Комплект соединительных проводов и кабелей.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по проведению лабораторных работ.

Состав

  • Персональный компьютер планшетного типа с ОС Windows.
  • Автоматический мультиметр.
  • Виртуальный двухканальный запоминающий осциллограф.
  • USB-порт.
  • Макетная плата, содержащая не менее 2200 точек для подключения любых микросхем и микроконтроллеров с Dip-корпусами, а также для любых радиодеталей и проводов с диаметром выводов от 0,3 до 0,8 мм.
  • Источник напряжения постоянного тока: 5 В; 0,5 А.
  • Регулируемый источник напряжения постоянного тока: +/-15 В, 0,3 А.
  • Источник напряжения постоянного тока: +/-15 В, 0,3 А.
  • Источник напряжения постоянного тока: 15 В, 0,3 А.
  • Функциональный генератор напряжения переменного тока с регулируемыми значениями частоты и амплитуды колебаний и индикацией частоты.
  • Трехфазный генератор: 50 Гц, 8 В, 300 мА.
  • Цифровой универсальный измеритель мощности (Р, U, I, f, j, cosj).
  • Цифровой универсальный ампервольтметр с переключаемыми параметрами AC/DC: 20 В/200 В/ 0,2 А/2 А (2 шт.).
  • Переменные сопротивления различных номиналов мощностью 0,5 Вт.
  • Динамическая головка.
  • Микрофон.

Учебно-методическое пособие по проведению лабораторных работ

1. Электроизмерительные приборы и измерения.
2. Простейшие линейные электрические цепи постоянного тока.
3. Исследование диодов.
4. Исследование биполярного транзистора.
5. Исследование усилительного каскада на биполярном транзисторе.
6. Исследование полевого транзистора.
7. Исследование работы транзисторов в ключевом режиме.
8. Исследование тиристоров.
9. Исследование инвертирующего и неинвертирующего усилителя.
10. Исследование интегратора активного фильтра.
11. Исследование компараторов.
12. Исследование мультивибраторов.
13. Исследование однополупериодного неуправляемого выпрямителя.
14. Исследование однополупериодного управляемого выпрямителя.
15. Исследование однофазной мостовой схемы выпрямления.
16. Исследование трехфазных схем выпрямления.
17. Исследование сглаживающих фильтров.
18. Исследование параметрического стабилизатора напряжения.
19. Исследование самовосстанавливающегося предохранителя.
20. Нелинейная цепь постоянного тока с последовательным соединением элементов.
21. Трехфазная электрическая цепь при соединении потребителей по схеме «Звезда».
22. Трехфазная электрическая цепь при соединении потребителей по схеме «Треугольник».
23. Исследование однофазного трансформатора.
24. Исследование процессов заряда и разрядки конденсатора и определение емкости конденсатора.
25. Экспериментальное определение а-параметров четырехполюсника.
26. Исследование частотных характеристик пассивных четырехполюсников.
