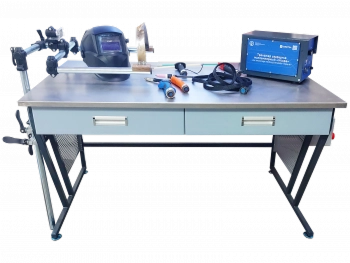

Тренажер сварщика обеспечивает возможность имитации сварочного процесса путем получения малоамперной сварочной дуги между неплавящимся электродом имитатора сварочного инструмента и имитатором свариваемого образца. Тренажер предназначен для формирования у обучающихся моторных навыков зажигания и устойчивого удержания сварочной дуги, ведения сварочного шва при осуществлении различных способов ручной электродуговой сварки.
В комплекте тренажера поставляются защитная маска сварщика со стеклом типа «хамелеон» и наушники. Маска предназначена для защиты лица и органов зрения обучающегося при проведении сеансов обучения путем автоматического затемнения стекла при возникновении дуги. Наушники предназначены для прослушивания обучающимися звуковых указаний программного обеспечения МТДС.
Методические материалы содержат теоретические сведения по основам ручной дуговой сварки, технике безопасности при проведении сварочных работ, а также описания не менее 12 тематических заданий, содержащих не менее 80 различных практических занятий.
Стол оснащен двумя ящиками для хранения принадлежностей, вспомогательного инструмента и методических материалов, а также полкой для размещения клавиатуры и мыши. В основании стола предусмотрены регулируемые ножки.
Блок технологического интерфейса предназначен для выполнения следующих действий:
Формирования малоамперной устойчивой сварочной дуги при имитации различных способов электродуговой сварки.
Получения, обработки и передачи на компьютер через USB-интерфейс информационных сигналов от датчиков пространственного положения, интегрированных в кабель для подключения имитаторов сварочного инструмента, и от имитатора присадочной проволоки.
Получения, обработки и передачи на компьютер параметров дуги и положения ручки через преобразователь интерфейсов.
Подключения имитатора сварочного инструмента, манипулятора-позиционера.
Индикации подключенного имитатора сварочного инструмента.
Управления скоростью плавления электрода в инструменте с имитацией плавления электрода, а также возвратом электрода в исходное состояние.
Манипулятор с имитаторами свариваемого изделия предназначен для выполнения следующих действий:
Быстрой установки сварочного образца (имитатора свариваемого изделия).
Надежной фиксации сварочного образца в различных пространственных положениях.
Контроля рабочей зоны в процессе обучения.
Набор имитаторов сварочных инструментов
Имитаторы сварочных инструментов выполнены на базе промышленных образцов сварочных инструментов и снабжены быстрозаменяемыми тугоплавкими электродами.
Имитаторы сварочных инструментов обеспечивают:
Отработку техники зажигания и поддержания дуги, перемещение сварочного инструмента относительно объекта сварки при различных видах электродуговой сварки.
Формирование навыков выдержки основных параметров процесса ручной дуговой сварки: длины дугового промежутка, скорости сварки, теплового режима сварочной ванны, углов наклона электрода, подачи присадочной проволоки.
В состав набора входят следующие имитаторы:
Держатель электрода промышленный (для сварки электродами с покрытием) без имитации плавления электрода.
Держатель электрода с имитацией плавления электрода (для сварки электродами с покрытием).
Горелка для сварки в среде защитных газов (МИГ/МАГ).
Горелка для аргонно-дуговой сварки (ТИГ).
Имитатор присадочной проволоки.
Персональный компьютер
В состав тренажера входит персональный компьютер с предустановленной операционной системой и специализированным программным обеспечением.
По завершении сеанса обучения производится расчет приблизительной оценки обучения, а также построение графиков всех процессов сварки.
Базовая комплектация:
Рабочий стол с огнезащитной поверхностью, ящиками для хранения принадлежностей, полкой для размещения клавиатуры и мыши, регулируемыми ножками
1
Блок технологического интерфейса
1
Манипулятор-позиционер с тремя имитаторами образцов свариваемого изделия
1
Веб-камера
1
Комплект имитаторов инструмента сварщика (5 шт.)
1
Защитная маска сварщика со стеклом типа «Хамелеон»
1
Персональный компьютер
1
Программное обеспечение
1
Наушники
1
Индивидуальные средства защиты обучающегося
1
Информационная маркерная доска с изображениями и описаниями приемов сварки
1
Комплект соединительных проводов и кабелей
1
Тренажер сварщика предназначен для выработки и развития у обучающихся основных моторных навыков при работе с различным электросварочным оборудованием, тренировки и оперативной оценки уровня профессиональной квалификации уже имеющих опыт специалистов.
