Программное обеспечение тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.
Комплектное программное обеспечение «АРМАРИС» для ТЭС-К УЭЦН разработано совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета (www.kpfu.ru).
Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:
Модель двухфазной фильтрации в неоднородном по толщине и простиранию круговом пласте.
Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
Модель движения трехфазной смеси в электроцентробежном насосе.
Модель работы погружного электродвигателя (ПЭД).

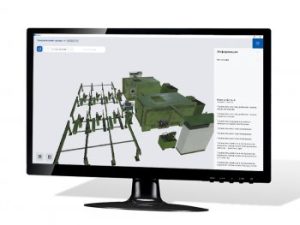

Визуализация куста нефтяного месторождения представлена в виде 3D-модели.
Управление процессами в системе «пласт-скважина-ЭЦН-наземное промысловое оборудование (НПО)» проводится с помощью виртуальных 2D и 3D-моделей промыслового оборудования:
Станции управления типа «ЭЛЕКТОН».
Установки АГЗУ.
Уровнемера «СУДОС-мини 2».
Устьевой арматуры.
Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:
Проверка исправности манометров.
Замер трубного, затрубного и линейного давления.
Замер статического и динамического уровня.
Контроль работы УЭЦН, управление частотным преобразователем.
Настройка защит УЭЦН.
Опрессовка колонны НКТ на подачу ЭЦН.
Запуск скважины после ремонта в нормальных и осложненных условиях.
Вывод скважины на режим в нормальных и осложненных условиях.
Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ
Для реализации функций портативного или полномасштабного тренажера имеется возможность подключать к ТЭС-К макеты портативных или полномасштабных наземных устройств и оборудования.
Тренажер компьютерный:
АРМ «Администратор/Преподаватель»
АРМ «Пользователь/Студент»
Наземное и подземное оборудование — виртуальное
Интерактивная 3D-сцена нефтяного куста для Windows, Android, IOS
Вводный курс:
Описание пласта.
Подземное оборудование.
Устьевое оборудование.
Ознакомление пользователя с принципами работы системы «Пласт-скважина-УЭЦН».
Учебный курс:
Часть 1: Работа с устройствами, отбор пробы жидкости, вывод скважины на режим после ремонта и др.
Часть 2: Знакомство с исходными данными. На примере базовых данных показаны возможности моделирования процессов в системе «пласт-скважина-УЭЦН».

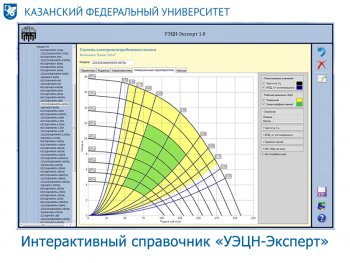

Интерактивный справочник «УЭЦН-Эксперт»:
Автономная программа просмотра, ввода и обработки характеристик погружных лопастных насосных установок с электроприводом.
Справочник ЭЦН, ПЭД для ТЭС-К УЭЦН.
Режим моделирования:
Расчет и визуализация в реальном и ускоренном времени взаимосвязанных термо- и гидродинамических процессов, происходящих в продуктивном пласте, скважине, УЭЦН, затрубном пространстве.
Учебный класс:
Сетевая версия.
АРМ «Администратор/Преподаватель».
5 АРМ «Пользователь/Студент».
Базовая комплектация:
Компьютер с предустановленным ПО «АРМАРИС» – АРМ «Администратор/Преподаватель» (1 лицензия)
1
Программное обеспечение для установки сетевой версии на компьютеры заказчика — 5 АРМ «Пользователь/Студент» (5 лицензий)
1
Обязательна стажировка преподавателя/администратора (образовательный курс)
1
Комплект соединительных проводов и кабелей
1
Компьютерный тренажер предназначен для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (УЭЦН). Основной задачей тренажера является эффективное и качественное обучение студентов колледжей, техникумов и нефтяных вузов, а также подготовка и повышение квалификации операторов, мастеров и технологов по добыче нефти в учебных центрах нефтяных предприятий. Тренажер способствует формированию психомоторных реакций на аварийные ситуации, помогает приобрести опыт и навыки эксплуатации наземного и глубинного насосного промыслового оборудования, используемого при добыче нефти с помощью УЭЦН.
