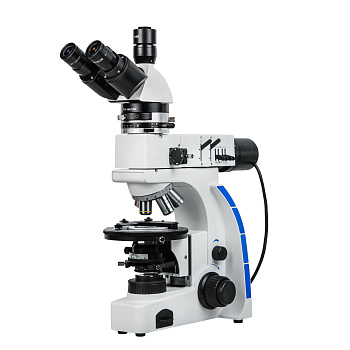

Микроскоп Микромед ПОЛАР 4 LED

Микроскоп Микромед ПОЛАР 4 LED

1 руб.

Наименование в учётной системе 1С: Микроскоп Микромед ПОЛАР 4 LED арт. 31961

в поляризованном свете и исследовать двойное лучепреломление различных образцов.
В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов.

Благодаря оптической схеме «бесконечность» и объективам планахроматам микроскоп
позволяет наблюдать и выводить изображения с минимальными искажениями и с высокой резкостью по всему полю. В базовом комплекте к микроскопу поставляются 4 объектива LM PLAN с увеличенным рабочим расстоянием. Увеличение микроскопа в базовой комплектации
50х — 500х, при использовании дополнительно приобретаемых окуляров и объективов 25х — 1600х.

Штатив микроскопа является унифицированной платформой для основных частей микроскопа —
визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана с фокусировкой и оптические компенсаторы, встроенные в промежуточный тубус.

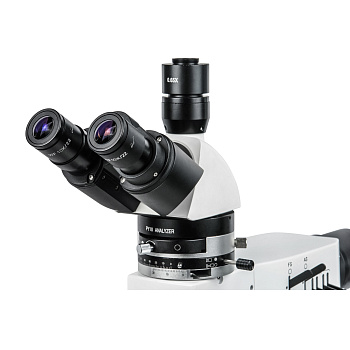

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения и размером до 2/3 дюйма. Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение различных камер. Конструкция визуальной насадки не требует переключения светового потока с окуляров на камеру и обеспечивает постоянное визирование параллельно с выводом данных.

В микроскопе применена схема освещения Кёлера, позволяющая получать яркое и равномерное освещение исследуемого образца без артефактов и наблюдать изображения высокого контраста с максимально возможным разрешением по всему полю.

В систему проходящего света входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. В качестве источника света применен 3 Вт светодиод дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне.

Для работы с поляризацией используется поляризатор, встроенный в конденсор. Поляризатор вращается на 360⁰. Анализатор установлен в промежуточном тубусе, вращается на 180⁰ и при работе в обычном свете выводится из хода лучей.

В системе отраженного использована схема прямого освещения предмета через объектив посредством опак-иллюминатора. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии.

Устройство отраженного света включает в себя светодиодный осветитель с коллектором и конденсором, имеет центрируемые апертурную и полевую диафрагмы и встроенные светофильтры с механизмами их ввода в ход лучей. В системе использован вращаемый на 360⁰ поляризатор, выдвигаемый при работе с обычным светом из хода лучей. Анализатор установлен
в промежуточном тубусе, и при работе в обычном свете выводится из хода лучей.


Категория:

Характеристики:

Модель Микромед ПОЛАР 4 LED
Тип микроскопа Прямой
Увеличение в базовой комплектации 50х — 500х
Увеличение с дополнительной оптикой  25х — 1600х
Оптическая схема Бесконечность (∞)
Визуальная насадка
Вид Тринокулярная
Тип насадки Зидентопфа
Угол наклона окулярных тубусов, град 30
Поворот насадки, град 360
Собственное увеличение насадки, крат 1
Посадочный диаметр окуляров, мм 30.0
Регулировка межзрачкового расстояния, мм 52 … 75
Диоптрийная настройка на левом тубусе ±5 дптр
Деление светового потока 50:50:00
Револьверное устройство На 5 объективов, повернуто «от наблюдателя»,Центрируемые гнезда объективов
Объективы
Тип коррекции объективов План ахроматы LM с увеличенным рабочим расстоянием, коррекция «бесконечность  (∞)», рассчитаны на работу без покровного стекла
Парфокальная высота  45 мм
Объективы, крат/апертура  5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (S)
Объективы дополнительно, крат/апертура Дополнительно  80х/0.80 (S), 100х/0.80 (S)
Окуляры
Окуляры, крат/размер поля WF 10х/22, WF 10х/20 Cross с удаленным зрачком
Окуляры дополнительно, крат/размер поля Дополнительно — WF 5х/18, WF 16х/13 Plan
Видеоокуляр**
Посадочный стандарт C-mount
Оптический адаптер  в комплекте 0.65х
Осветитель проходящего света
Система освещения Кёлера
Аббе Центрируемый иммерсионный Аббе, NA = 0.90/1,25OIL
Регулировка по высоте 18 мм
Ирисовая диафрагма Регулируемая апертурная ирисовая диафрагма, регулируемая полевая ирисовая диафрагма
Откидная фронтальная линза на кронштейне  есть
Поляризатор Встроенный вращающийся на 360⁰ поляризатор
Источник света светодиод 3 Вт
Регулировка яркости  0…100%
Осветитель отраженного света
Система освещения Кёлера с прямой подсветкой через объектив
Светодиод и конденсор в вынесенном фонаре
Ирисовая диафрагма Регулируемая апертурная ирисовая диафрагма, регулируемая полевая ирисовая диафрагма
Поляризатор Выдвижной поляризатор с вращением на 360⁰
Светофильтры Светофильтры встроенные, переключаемы B, G, Y, ND
Источник света светодиод 3 Вт
Регулировка яркости  0…100%
Промежуточный тубус
Слот Слот для компенсаторов
Анализатор Выдвижной анализатор с вращением на 180⁰
Линза Бертрана Переключаемая, с фокусировкой
Оптические компенсаторы в комплекте 1/4λ (137nm), λ (530 nm), кварцевый клин 4λ
Механизм фокусировки
Тип Зубчато-реечный демпфированный механизм
Рукоятки  Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива
Диапазон перемещения механизма 20 мм
Величина хода тонкой фокусировки, мм/оборот 0,1
Цена деления тонкой фокусировки 1 мкм
Механизм регулировки жесткости грубой фокусировки  есть
Ограничитель хода фокусировки есть
Предметный столик
Тип Поворотный круглый механический столик
Диаметр, мм 160
Шкала круговая на 360⁰, с нониусом, цена деления 1⁰
Накладной препаратоводитель со шкалами и нониусами есть
Перемещение препарата X-Y в диапазоне 48-27 мм
Разное
Электропитание Сеть переменного тока 100…240В / 50…60Гц
Рабочий диапазон температур, ⁰С 5… 40
Рабочий диапазон отн. влажности, % 20…90
Размеры микроскопа (ГхВхШ) 510 мм х 580 мм х 270 мм
Размеры блока питания (ГхВхШ) 230 мм х 107 мм х 180 мм
Размеры в упаковке 600 мм х 500 мм х 500 мм
Масса микроскопа с блоком питания 13 кг
Масса в упаковке 17 кг

Особенности:

• Оптическая схема «бесконечность» и планахроматы c увеличенным рабочим расстоянием.
• Исследования в проходящем и отраженном поляризованном и обычном свете.
• Схема проходящего света Кёлера обеспечивает равномерное освещение и высокую резкость.
• Система прямого освещения предмета через объектив.
• Револьвер на 5 объективов с центрируемыми гнездами.
• Набор компенсаторов и светофильтров в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Визуальная насадка с каналом визуализации и адаптером С-mount для окулярной камеры.
• Прецизионная точность фокусировки и перемещения.
• Полностью металлический конструктив с антистатическим покрытием.

Комплектация:

  • Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
  • Револьвер на 5 позиций объективов
  • Насадка тринокулярная ICO Infinitive поворотная на 360⁰   с наклоном тубусов 30⁰
  • Модуль осветителя отраженного света с фонарем

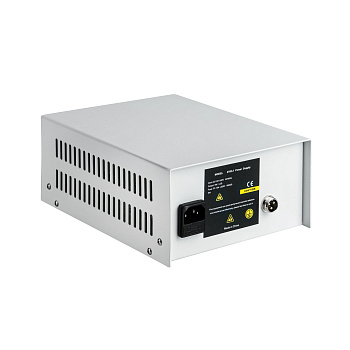

  • Блок питания внешний
  • Промежуточный тубус с анализатором и линзой Бертрана
  • Столик круглый, поворотный 360⁰, Ø160 мм
  • Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным 360⁰    поляризатором
  • Препаратоводитель накладной, X-Y в диапазоне 48-27 мм
  • Объектив LM PLAN 5x/0.12  ∞/0
  • Объектив LM PLAN 10x/0.25  ∞/0
  • Объектив LM PLAN 20x/0.4  ∞/0
  • Объектив LM PLAN 50x/0.70 (S)  ∞/0
  • Окуляр WF 10х/22 с удаленным зрачком  — 2 шт
  • Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой
  • Слайдер с компенсатором 1/4λ (137nm)
  • Слайдер с компенсатором λ (530 nm)
  • Слайдер с кварцевым клином 4λ
  • Слайдер с поворотным на 360⁰ анализатором
  • Светофильтр Ø38 мм, матовый
  • Светофильтр Ø38 мм, желтый
  • Светофильтр Ø38 мм, синий
  • Светофильтр Ø38 мм, зеленый
  • Адаптер С-mount 0.65
  • Зажимы пружинные  — 2 шт
  • Кабель питания  — 2 шт
  • Пылезащитный чехол
  • Ключ шестигранный 2 мм
  • Ключ шестигранный 3 мм
  • Отвертка шестигранная 1.5 мм
  • Предохранитель запасной (вставка плавкая) 3.15А/250В  — 2 шт
  • Руководство по эксплуатации


По дополнительному заказу:

  • Объектив LM PLAN 80x/0.80 (S) ∞/0
  • Объектив LM PLAN 100x/0/80 (S) ∞/0
  • Объектив POL 4x/0.13  ∞/0.17
  • Объектив POL 10x/0.30  ∞/0.17
  • Объектив POL 40x/0.70 (S)  ∞/0.17
  • Объектив POL 60x/0.80 (S)  ∞/0.17
  • Объектив POL 20х/0.45 (S)  ∞/0.17
  • Объектив POL 100х/1.25 (S, Oil)  ∞/0.17
  • Окуляр WF 5х/18 с удаленным зрачком   — 2 шт
  • WF 16х/13 Plan с удаленным зрачком  — 2 шт
  • Масло иммерсионное
  • Видеоокуляр (камера) с ПО
  • Адаптер С-mount 0.5х
  • Адаптер С-mount 0.25
  • Адаптер С-mount 1х
  • Адаптер Nikon DSLR
  • Адаптер Canon DSLR
  • Калибровочный слайд X-Y
