Микроскоп Микромед ПОЛАР 2 LED

Наименование в учётной системе 1С: Микроскоп Микромед ПОЛАР 2 LED арт. 31962

Микроскоп Микромед ПОЛАР 2 LED применяется для исследований в области минералогии, кристаллографии в криминалистике и других областях, где важно проводить исследования в проходящем поляризованном свете. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

В стандартном комплекте к микроскопу поставляется четыре специальных полупланахромата, предназначенных как для поляризованного, так и для обычного света. Увеличение микроскопа в стандартной комплектации 40х — 600х, при использовании дополнительных окуляров и объективов 20х — 1600х.

Микроскоп имеет модульную конструкцию, базирующуюся на унифицированном штативе, являющимся платформой для основных частей микроскопа — визуальных насадок, револьверных устройств, конденсоров. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, встроенные в промежуточный тубус.

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с посадочным стандартом C-mount и оптическим увеличением 0.5х, что позволяет полноценно применять разнообразные камеры с сенсорами высокого разрешения и размером до 1/2 дюйма. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.

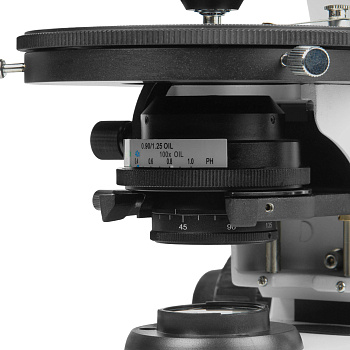

Система освещения микроскопа включает иммерсионный конденсор Аббе с апертурной диафрагмой и коллектор с 3 Вт светодиодом дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне. В базовый комплект входит конденсор с числовой апертурой при работе с масляной иммерсией N.A. = 1.25 и с N.A. = 0.90 при работе в сухой системе. Конденсор расположен на кронштейне с центрировочными винтами. Для настройки освещения конденсор имеет подвижку по оптической оси 21 мм.

Для работы в поляризованном свете используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

Микроскоп имеет оптическую схему «бесконечность», поэтому в нем могут быть применены дополнительные оптические устройства. В состав микроскопа входит промежуточный тубус,
со встроенной линзой Бертрана с механизмом фокусировки и вдвижной анализатор с механизмом поворота на 180⁰. При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования в поляризованном свете объектов со слабым двойным лучепреломлением в комплект входят оптические компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.

Фокусировка микроскопа производится перемещением предметного столика. Для этого предназначен демпфированный зубчато — реечный механизм с коаксиальной системой грубой и тонкой фокусировки. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 20 мм. Рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм.

Предметный столик микроскопа Микромед ПОЛАР 2 LED — круглый с вращением на 360⁰, имеет диаметр 140 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Столик допускает центрировку в пределах ±3 мм. В комплекте два пружинных зажима для образцов, устанавливаемые в отверстия на столике.
