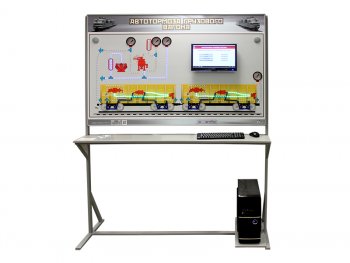

Лабораторный стенд-тренажер «Автотормоза грузового вагона»

Стенд-тренажер «Автотормоза грузового вагона» (далее – стенд-тренажер) предназначен для профессиональной подготовки специалистов подразделений эксплуатационных депо по изучению состава и принципа действия пневматической схемы автотормозов грузового поезда (вагона), ознакомления с типовыми неисправностями тормозного оборудования и их влиянием на работу тормозной сети поезда, освоения приемов выполнения работ при техническом обслуживании и ремонте вагонов, изучения требований инструкций, руководств, приказов и распоряжений, а также для контроля уровня знаний.

Стенд-тренажер обеспечивает:

формирование теоретических профессиональных знаний у специалистов эксплуатационных депо при организации эксплуатации, технического обслуживания тормозов подвижного состава;
формирование и закрепление практических навыков осмотрщиков вагонов, операторов Пунктов технического осмотра вагонов (ПТО), машинистов локомотивных бригад в организации и выполнении действий при опробовании тормозов подвижного состава, с моделированием процесса взаимодействия специалистов при выполнении отдельных процедур в соответствии с порядком опробования автотормозов;
подготовку специалистов в различных режимах: обучение и контроль знаний.


Основные технические характеристики структуры и содержание:

Стенд-тренажер оснащен:

Мультимедийным обучающим курсом, содержащим информацию об общем устройстве, нормативных требованиях к узлам, механизмам тормозного оборудования грузового вагона и их типовых неисправностях, а также основных нормах и правилах по организации технического обслуживания тормозного оборудования грузовых (поездов) вагонов, порядке выполнения процедур при полном и сокращенном опробовании автоматических тормозов в поезде, порядке и правилах заполнения справки об обеспечении поезда тормозами и исправном их действии, формы ВУ-45. Информационный блок стенда-тренажера позволяет получать справочную информацию о внешних признаках и характерных неисправностях тормозной системы по наиболее характерным неисправностям, влияющим на работу автотормозов грузового вагона.
Контролирующим курсом, представляющим собой универсальный программный продукт, предназначенный для разработки контролирующих программ различной сложности. Программное обеспечение курса позволяет регистрировать обучаемых, проводить контроль знаний, а также вести протоколы ответов. Контроль знаний производится путем вывода на экран вопроса (в графическом, текстовом редакторе) и нескольких вариантов ответов. Ответ дается за фиксированный интервал времени. Формирование индивидуального задания осуществляется случайным образом. Полученная в результате опроса оценка заносится в ведомость, которая хранится в базе данных системы в недоступном для несанкционированного изменения виде.
Электрифицированным макетом пневматической схемы автотормозов грузового вагона и локомотива, представляющим собой информационное поле, предназначенное для моделирования в режиме on-line процесса распространения воздушной волны в тормозной магистрали локомотива и грузового поезда (вагона), с визуализацией изменений показаний контрольных приборов, а также работы тормозной рычажной передачи вагона в динамике, соответствующей выполняемым операциям, отдельным процедурам порядка опробования автотормозов.

Организационная структура стенда-тренажера обеспечивает:

Безусловную реализацию установленных видов опробования и проверки тормозов (Правила эксплуатации тормозов подвижного состава железных дорог: п.10, 10.1, 10.1.2):
Полное опробование тормозов от локомотива, от стационарной компрессорной установки с автоматической регистрацией данных (автоматизированная система диагностики тормозов – АСДТ), от устройства зарядки и опробования тормозов с регистрацией модернизированного (УЗОТ-РМ);
Сокращенное опробование тормозов – от локомотива.

Информационная база мультимедийного обучающего курса и контролирующего курса интегрирована с аппаратными средствами стенда-тренажера для обеспечения высокого уровня наглядности и контроля процесса обучения. Информационное поле стенда-тренажера оборудовано устройством отображения информации – сенсорным монитором, устройствами управления – клавиатура, мышь, а также средствами, моделирующими пневматическую схему автотормозов грузового поезда (вагона) и элементы рычажной передачи грузового вагона.

Рабочая зона стенда-тренажера обеспечивает решение информационных задач по обучению и контролю обучаемых.

При функционировании стенда-тренажера в режиме обучения специализированное программное обеспечение обеспечивает выполнение следующих задач:

Проведение полного опробования тормозов:

выполнение операций полного опробования тормозов в целом;
выполнение отдельных процедур – проверка целостности тормозной магистрали поезда;
проверка плотности тормозной сети;
проверка работы автоматических тормозов;
проверка отпуска тормозов.

Проведение сокращенного опробования тормозов:

выполнение операций в целом;
выполнение отдельных процедур – проверка срабатывания тормозов;
проверка отпуска тормозов.

При функционировании стенда-тренажера в режиме контроля специализированное программное обеспечение обеспечивает выполнение задач построения модели принятия решения на основе анализа внешних признаков и характерных неисправностей автотормозов грузовых вагонов.
