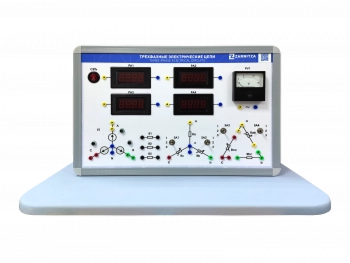

- Лабораторный стенд «Трехфазные электрические цепи».
- Комплект силовых кабелей и соединительных проводов.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания для проведения лабораторных работ.
Состав
- Трехфазный источник переменного тока E1.
- Стрелочный вольтметр переменного тока PV1.
- Цифровые амперметры переменного тока PA1…PA4.
- Резисторы R1…R3.
- Мнемосхема трехфазных потребителей, соединенных по схеме «звезда».
- Мнемосхема трехфазных потребителей, соединенных по схеме «треугольник».
Учебно-методическое пособие по проведению лабораторных работ
1. Исследование режимов работы трехфазной цепи при соединении потребителей по схеме «звезда»:
- проверка соотношения между линейными и фазными напряжениями источника питания;
- исследование режима работы симметричной трехфазной цепи при наличии и отсутствии нейтрального провода, а также анализ влияния нейтрального провода и обрыва линейного провода на режим работы цепи;
- исследование режима работы несимметричной трехфазной цепи с резистивной нагрузкой при наличии и отсутствии нейтрального провода, а также влияние нейтрального провода и обрыва линейного провода заданной фазы на режим работы цепи;
- исследование влияние сопротивления линии передачи на режим работы трехфазной цепи;
- построение векторных диаграмм;
- сравнение режимов работы при симметричной и несимметричной нагрузке.
2. Исследование режимов работы трехфазной цепи при соединении потребителей по схеме «треугольник»:
- измерение линейных напряжений источника питания на холостом ходу;
- исследование трехфазной цепи при симметричной нагрузке;
- измерение токов и напряжений при обрыве фазы;
- измерение токов и напряжений при обрыве потребителя в одной из фаз;
- исследование трехфазной цепи при несимметричной нагрузке;
- построение векторных диаграмм;
- определение линейных токов по векторным диаграммам для исследованных режимов;
- сравнение режимов работы цепи при симметричной и несимметричной нагрузке;
- анализ влияния обрывов линейного и фазного проводов на режимы работы потребителей.
