Комплект учебно-лабораторного оборудования «Стол электромонтажника среднего уровня» (СЭМСУ-3)

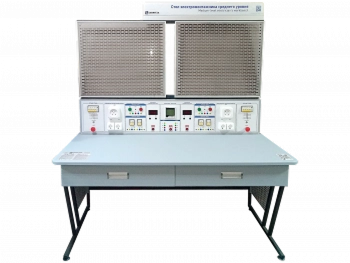

Стенд для подготовки электромонтажников и электромонтеров с измерительным блоком  представляет собой стол с выдвижными ящиками, на котором установлен блок электрического питания, блок измерительных приборов и рама для навешивания двух перфорированных панелей из нержавеющей стали. Элементы электрического монтажа закрепляются в отверстиях перфорированной панели с помощью пластиковых клипс и крепежных элементов. Стенд рассчитан на два рабочих места.

Базовая комплектация:

Лабораторный стол с двумя подвесными ящиками

1

Моноблок

1

Перфорированная монтажная панель

2

Цифровой мультиметр с токовыми клещами

1

Источник питания лабораторный

2

Сетевой фильтр

1

Комплект соединительных проводов и кабелей

1

Набор электроустановочных изделий и аксессуаров:

— Пластиковая клипса (комплект)

1

— Саморез (комплект)

1

— Набор монтажного инструмента

1

— Выключатель одноклавишный

1

— Розетка без заземляющих контактов

1

— Розетка с заземляющими контактами

1

— Электросчетчик однофазный

1

— Электросчетчик трехфазный

1

— Контактор

2

— Промежуточное реле типа РЭК 77/3

1

— Лампа накаливания с патроном

2

— DIN -рейка (комплект)

1

— Автоматический выключатель 1п 6А

1

— Автоматический выключатель 1п 16А

1

— Автоматический выключатель 1п 25А

1

— Автоматический выключатель 3п 25А

1

— Автоматический выключатель 3п 25А с УЗО, ток утечки 30 мА

1

— Автоматический выключатель 3п 16А

1

— Клеммные зажимы на din-рейку (комплект)

1

— Люминесцентная лампа

1

— Электронный балласт

1

— Дроссель

1

— Стартер

1

— Распределительная коробка (распаечная)

1

— Припой с канифолью (комплект)

1

— Гильзовые наконечники (комплект)

1

— Клеммные колодки (комплект)

1

— Асинхронный двигатель мощностью не более 250 Вт

1

— Реле времени

1

— Реле тока

1

— Сигнальная лампа ЛС-47М

1

— Звонок ЗД-47

1

— Реле напряжения

1

— Реле звезда – треугольник

1

— Кнопочный пост управления

2

— Реверсивный магнитный пускатель

1

— Таймер освещения

1

— Тепловое реле

1

— Однофазный трансформатор

1

— Датчик движения

1

— Сумеречный датчик

1

Целью данного практикума является подготовка студентов по специальности электромонтер/электромонтажник и проведение практических работ по сборке бытовых и промышленных электрических цепей. Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме «Монтаж электрооборудования и электропроводки».
