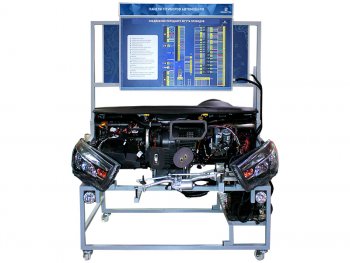

Комплект учебно-лабораторного оборудования «Панели приборов автомобиля» представляет собой действующую систему освещения и сигнализации автомобиля с оригинальными деталями. Стенд выполнен в виде рамной конструкции, на которой установлены органы управления, коммутации, индикации, а также демонстрационные образцы, объединенные в функциональные блоки. В качестве демонстрационных образцов на стенде представлены: блок-фары, повторители поворота, фонари, блок управления освещением, приборная панель, плафон освещения салона, подрулевой переключатель, замок зажигания, монтажный блок, выключатель аварийной сигнализации и т.п.
Оборудование может применяться в процессе обучения в образовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлению «Материаловедение и автосервис». Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Базовая комплектация:
Левая блок-фара
1
Правая блок-фара
1
Правый повторитель поворота
1
Левый повторитель поворота
1
Подушка безопасности водителя
1
Подушка безопасности пассажира
1
Электродвигатель стеклоочистителей
1
Блок управления освещением
1
Приборная панель
1
Плафон освещения салона
1
Нагнетатель воздуха
1
Звуковой сигнал
1
Монтажный блок
1
Колонка рулевого управления
1
Подрулевой переключатель
1
Кнопка включения аварийной сигнализации
1
Датчик дождя
1
Работоспособная дверь водителя
1
Работоспособная дверь пассажира
1
Замок зажигания
1
Передние противотуманные фары
2
Аккумуляторная батарея 12 В
1
Блок ввода неисправностей
1
Мультимедийная система
1
Кнопка корректора фар
1
Блок управления климат-контролем
1
Мультируль
1
Схемы с гнездами поиска неисправностей
1
Дополнительная комплектация:
Диагностический адаптер
1
Ноутбук
1
Зарядное устройство АКБ
1
Комплект учебно-лабораторного оборудования «Панели приборов автомобиля» (далее – стенд) позволяет проводить лабораторные и практические работы с целью изучения системы освещения и сигнализации легкового автомобиля, получить практические навыки по обслуживанию и ремонту электрооборудования автомобиля путем искусственного ввода 20 типовых неисправностей:
Обрыв провода «масса» передней правой блок фары;
Неисправность мотора-очистителя лобового стекла;
Неисправность переключателя корректора фар;
Обрыв цепи клеммы 15 замка зажигания;
Обрыв цепи питания модуля двери водителя;
Обрыв мотора-корректора левого зеркала;
Неисправность цепи электродвигателя левого стеклоподъемника;
Неисправность левого повторителя поворотов;
Обрыв провода «дальний свет» правой блок фары;
Обрыв провода «ближний свет» правой блок фары;
Обрыв провода ДХО правой блок фары;
Обрыв провода «масса» левого подрулевого переключателя;
Обрыв цепи звукового сигнала;
Неисправность CAN-шины блока ЦБКЭ;
Обрыв 15 клеммы блока ЦБКЭ;
Обрыв провода «масса» блока иммобилайзера;
Обрыв цепи питания комбинаций приборов;
Обрыв CAN-шины комбинаций приборов;
Неисправность выключателя аварийной сигнализации;
Обрыв провода «масса» блока климат-контроля.
