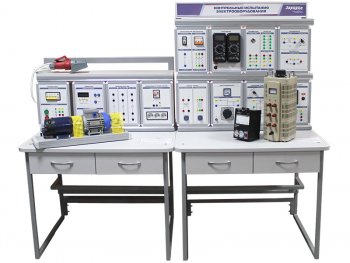

Комплект учебно-лабораторного оборудования «Контрольные испытания электрооборудования»

1. Лабораторный стенд «Контрольные испытания электрооборудования».
2. Лабораторный стол с двухсекционным контейнером с двухуровневой рамой.
3. Лабораторный стол с двухсекционным контейнером с одноуровневой рамой.
4. Электромашинный агрегат.
5. Мегаомметр.
6. Трехфазный лабораторный автотрансформатор.
7. Вывеска с названием стенда.
8. Комплект соединительных проводов и силовых кабелей.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические указания по выполнению лабораторных работ.

Состав

Комплект лабораторных модулей:

•  Питание стенда.
•  Измерители.
•  Линейные реакторы.
•  Однофазный источник питания.
•  Автоматические выключатели.
•  Мультиметры.
•  Тепловое реле. Контактор.
•  Трехфазный трансформатор.
•  Трансформатор. Выпрямитель.
•  Модуль агрегата.
•  Автотрансформатор.
•  Измеритель мощности.

Учебно-методическое пособие по проведению лабораторных работ

1. Испытание силового трансформатора:

• Измерение сопротивления изоляции.
• Измерение сопротивления обмоток.
• Определение коэффициента трансформации.
• Опыт холостого хода.
• Опыт короткого замыкания.

2. Испытание асинхронного двигателя с короткозамкнутым ротором:

• Измерение сопротивления изоляции.
• Измерение сопротивления обмоток.
• Опыт холостого хода.
• Опыт короткого замыкания.

3. Испытание двигателя постоянного тока с параллельным возбуждением:

• Измерение сопротивления изоляции.
• Измерение сопротивления обмоток.
• Измерение частоты вращения ненагруженного двигателя.

4. Испытание электромагнитного контактора:

• Измерение сопротивления изоляции.
• Измерение сопротивления катушки управления.
• Определение коэффициента возврата.

5. Испытание электротеплового реле:

• Измерение сопротивления нагревательного элемента.
• Снятие времятоковой характеристики.
