2. Сетевой кабель питания.
3. Вывеска с названием стенда.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические рекомендации по выполнению лабораторных работ.

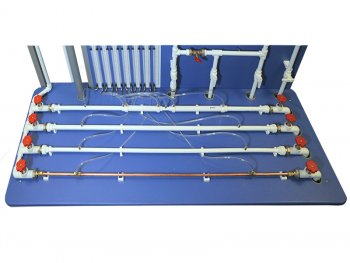

Состав
- Универсальная опорная рама.
- Столешница.
- Гидравлический бак.
- Бак напорный.
- Бак измерительный.
- Трубопроводный модуль (медь Ду15,20, ППР Дн20).
- Блок диафрагмы.
- Исследуемую клиновую задвижку.
- Исследуемый z-образный вентиль.
- Краны шаровые для переключения и управления режимами работы оборудования.
- Датчики давления (комплект).
- Счетчик (расходомер).
- Панель пьезометрических трубок.
- Питающий насос.
Учебно-методическое пособие по проведению лабораторных работ
1. Исследование характеристик трубопроводов различных типов и диаметров, сопоставление потерь напора при равных расходах.
2. Исследование потерь давления (напора) при течении через местное сопротивление в виде тройника, определение коэффициента гидравлического сопротивления.
3. Исследование потерь давления (напора) при течении через местное сопротивление в виде отвода, определение коэффициента гидравлического сопротивления.
4. Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы, определение коэффициента гидравлического сопротивления.
5. Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки, определение коэффициента гидравлического сопротивления регулирующего устройства.
6. Исследование потерь давления (напора) при течении через местное сопротивление в виде вентиля, определение коэффициента гидравлического сопротивления регулирующего устройства.
7. Определение напорных характеристик насоса.
